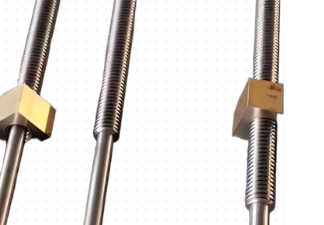

大导程梯形丝杠定制指南

　　一、核心特点

　　大导程梯形丝杠通过增大螺纹导程角(通常超过标准值)，显著提升传动速度与效率，同时保持梯形螺纹的承载能力与自锁特性。其核心优势包括：

　　1.高速传动：导程增大后，电机每转一圈的直线位移增加，适合快速往复运动场景。

　　2.高负载能力：梯形螺纹的牙型强度高，可承受较大轴向力，适用于重载设备。

　　3.结构简化：部分设计通过多头螺纹实现大导程，减少传动环节，降低成本。

　　二、定制流程

　　1、需求确认

　　参数定义：明确螺纹直径(如Tr20、Tr30)、导程(如Tr20×10表示直径20mm，导程10mm)、螺纹方向(右旋/左旋)、螺母类型(标准型/法兰型)及精度等级(如C7、C10)。

　　应用场景：说明使用环境(如温度、湿度、腐蚀性)、负载类型(静态/动态)及寿命要求。

　　2、材料选择

　　常规材料：45#钢(经济型)、40Cr(高强度)、不锈钢(耐腐蚀)。

　　特殊需求：如需更高耐磨性，可选表面镀硬铬或渗氮处理。

　　3、加工工艺

　　旋风铣削：高效粗加工，适合大批量生产，通过硬质合金刀高速铣削形成螺纹。

　　滚轧成型：通过滚压模具使材料塑性变形，表面硬度可达250HV以上，粗糙度低至Ra0.2。

　　精密磨削：对高精度需求(如C5级以上)进行终加工，确保导程精度与表面质量。

　　4、质量检测

　　尺寸检验：使用三坐标测量仪检测螺纹直径、导程及螺距误差。

　　性能测试：通过PV值测试(接触面压×滑动速度)验证耐磨性，进行动态扭矩与推力测试。

　　三、关键参数选择依据

　　1、导程与转速关系：导程越大，传动速度越快，但需匹配电机转速与扭矩。例如，Tr30×12丝杠在电机转速1000rpm时，直线速度达1200mm/min。

　　2、安全系数(fS)：根据负载类型(如冲击载荷、振动环境)选择1.5-3倍安全系数，确保可靠性。

　　3、温度适应性：高温环境需降低动态容许扭矩与推力，通过温度系数(如120℃时系数为0.8)修正参数。

　　四、应用场景与案例

　　1.工业自动化：如3D打印机Z轴升降，采用Tr8×4丝杠实现快速层叠打印，同时保持Z向精度。

　　2.重型机械：大型压力机的传动系统使用Tr60×20丝杠，承受50吨轴向力，导程设计兼顾速度与稳定性。

　　3.医疗设备：CT扫描床的升降机构采用不锈钢Tr16×8丝杠，满足无菌环境与精密定位需求。

　　五、定制供应商选择建议

　　1.生产能力：优先选择具备旋风铣削、滚轧与磨削复合加工能力的厂家，如无锡市星宇螺杆轴业制造有限公司(支持Tr50-Tr120大规格定制)。

　　2.非标经验：关注厂家非标件加工案例，如无锡市星宇螺杆轴业制造有限公司可定制多头梯形丝杠与异形螺母。

　　3.服务响应：选择提供快速打样(如3天内出样)、售后技术支持的供应商，降低试错成本。

　　六、成本与周期

　　成本构成：材料费(占比40%-60%)、加工费(30%-50%)、热处理与表面处理费(10%-20%)。

　　交付周期：标准件通常7-15天，非标定制件需15-30天，复杂结构(如多头螺纹)可能延长至45天。
