一、核心结构与工作原理

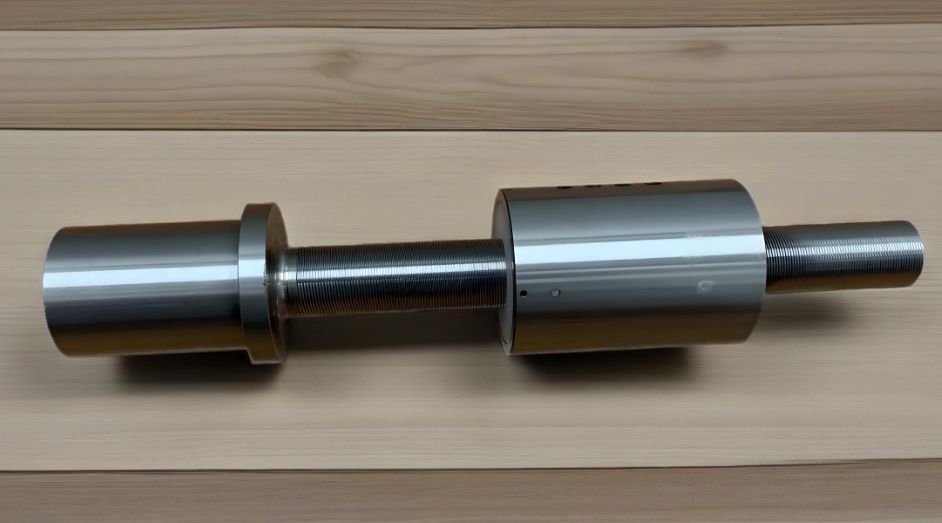

　　行星滚柱丝杠由主丝杠、螺母、行星滚柱组、内齿圈及保持架构成，采用行星式布局实现旋转运动向直线运动的高效转换。其工作原理可类比行星轮系：

• 　　主丝杠相当于太阳轮，通过电机驱动旋转;

• 　　行星滚柱作为行星轮，环绕主丝杠做类行星运动;

• 　　螺母视为中心轮，周向固定仅允许轴向直线运动。

　　运动过程中，滚柱通过螺纹啮合将主丝杠的旋转力转化为螺母的直线位移，反向器设计和循环回路确保传动连续性。滚柱两端的齿轮结构保证其与主丝杠、螺母同步滚动，避免打滑干涉，提升传动稳定性。

　　二、技术优势：超越滚珠丝杠的性能突破

　　1.承载能力提升3倍

　　多滚柱均载结构使静载能力达滚珠丝杠的3倍，动载能力提升2倍，适用于高负载场景。

　　2.寿命延长15倍

　　线接触设计分散应力，结合GCr15轴承钢材料，疲劳寿命远超滚珠丝杠。

　　3.运动精度达微米级

　　导程精度±0.005mm，支持0.001mm级微进给控制，满足纳米级定位需求。

　　4.环境适应性强化

　　可在-40℃低温、粉尘及化学腐蚀环境中稳定工作，体积较传统结构减小1/3，功率密度提升40%。

　　5.高速动态性能

　　实现6000r/min转速和2000mm/s线速度，动态响应速度领先。

　　三、类型分类与应用场景

　　根据结构差异，行星滚柱丝杠分为五类，适配不同工业需求：

　　四、应用领域：高端制造的核心支撑

　　1、人形机器人

　　特斯拉Optimus机器人单台使用14个反向式行星滚柱丝杠，覆盖大臂、小臂、大腿、小腿等关节，单机成本占比达9%。其高刚性、长寿命特性支撑机器人动态冲击载荷下的稳定运动。

　　2、数控机床

　　配合直线电机实现纳米级定位，加工重复精度±1μm，广泛应用于高精度机床进给系统。

　　3、医疗器械

　　CT扫描床升降机构定位精度达0.01mm，手术机器人关节驱动依赖其高可靠性。

　　4、航空航天

　　飞行器姿态控制、导弹发射架随动系统采用轴承环式结构，满足极端环境下的高精度需求。

　　5、汽车制造

　　电动转向系统、线控底盘技术中替代液压传动，提升响应速度与能效。
