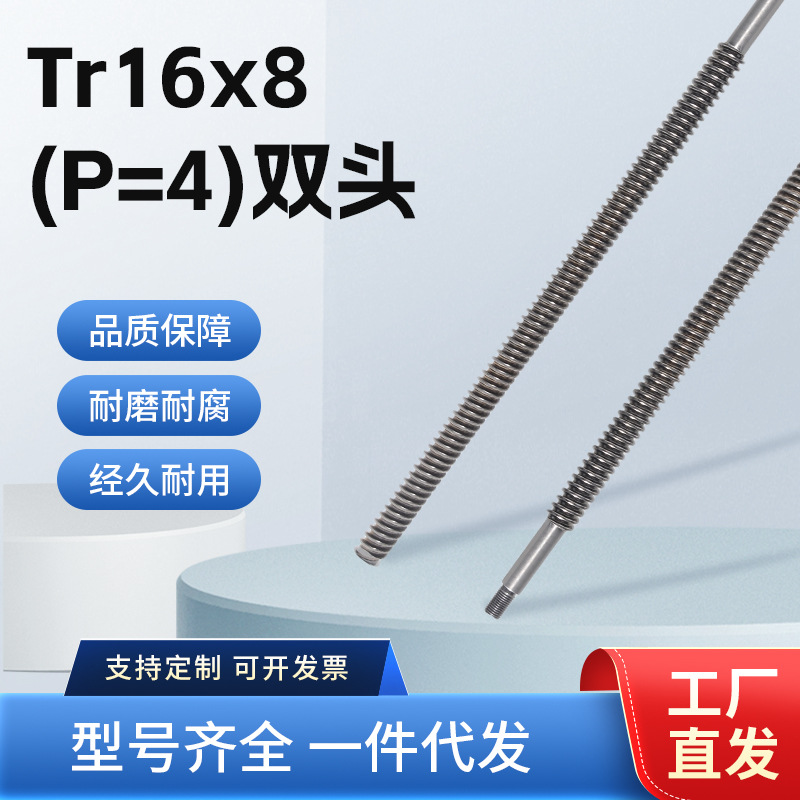

‌Tr16×8(P=4)双头螺纹丝柱‌是公称直径16mm、单线螺距4mm、双头结构的梯形传动螺纹，导程为8mm，旋转一周可实现8mm的轴向进给。

核心参数定义

• ‌公称直径‌：16mm，即螺纹大径为16mm

• ‌螺距P‌：4mm，同一条螺旋线上相邻两牙的轴向距离

• ‌头数‌：2头，螺杆上分布两条独立的螺旋线槽

• ‌导程Ph‌：8mm，螺杆旋转一周螺母轴向移动距离，满足公式 导程=螺距×头数(4×2=8mm)

• ‌牙型角‌：30°，符合GB/T 5796梯形螺纹国标规范，牙根宽厚强度高

结构与性能特点

• 相比同螺距单头梯形螺纹，进给速度直接提升一倍，兼顾快速传动与承载能力

• 两条螺纹牙同步参与载荷传递，受力更均匀，抗冲击性能优于普通单头螺纹

• 保留梯形螺纹自锁特性，停止驱动后可依靠螺纹摩擦保持位置，无需额外制动部件

典型应用场景

• 工业设备快速升降滑台、电动推杆传动副

• 自动化工装夹具大行程快速调节机构

• 包装机械、轻工设备的短行程往复传动组件

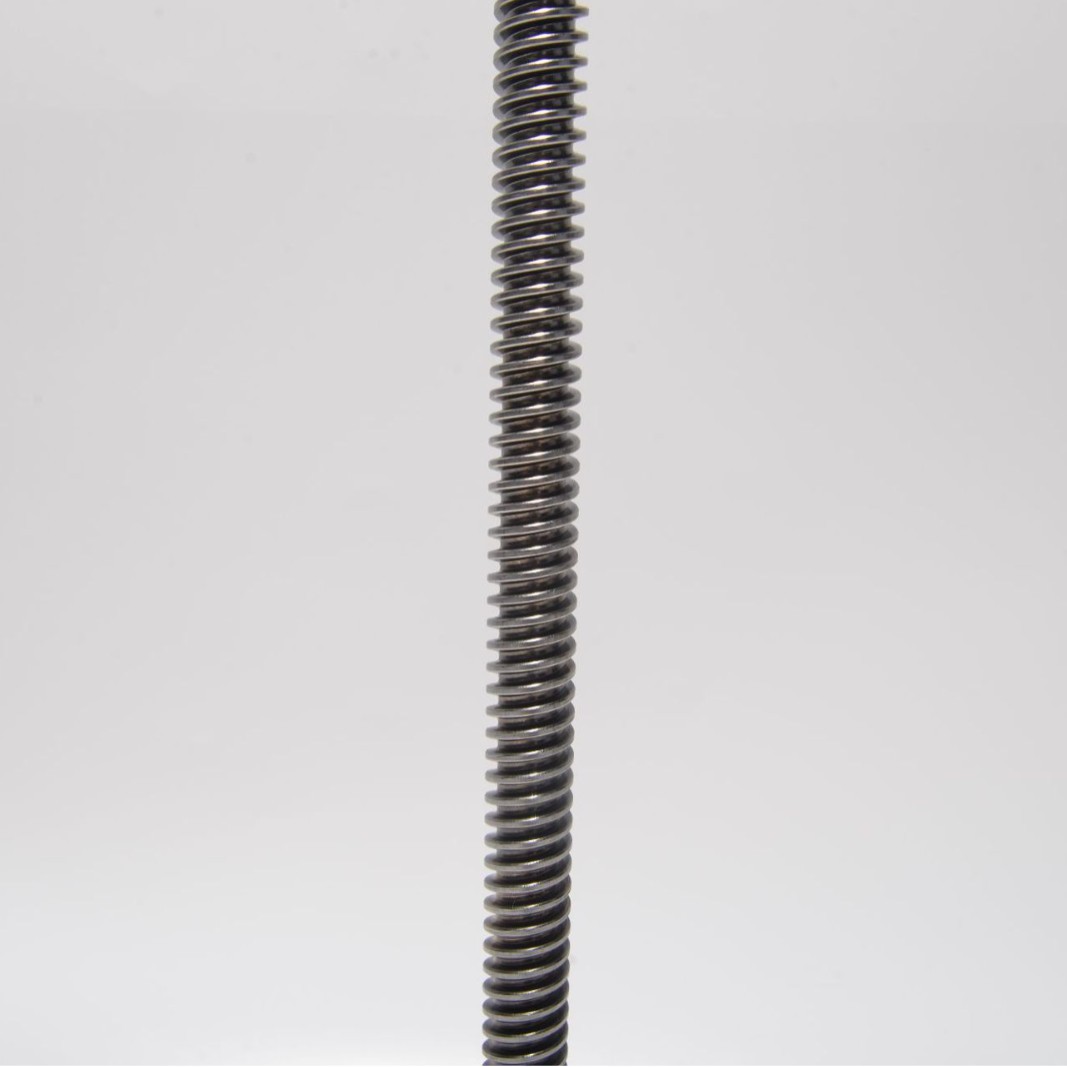

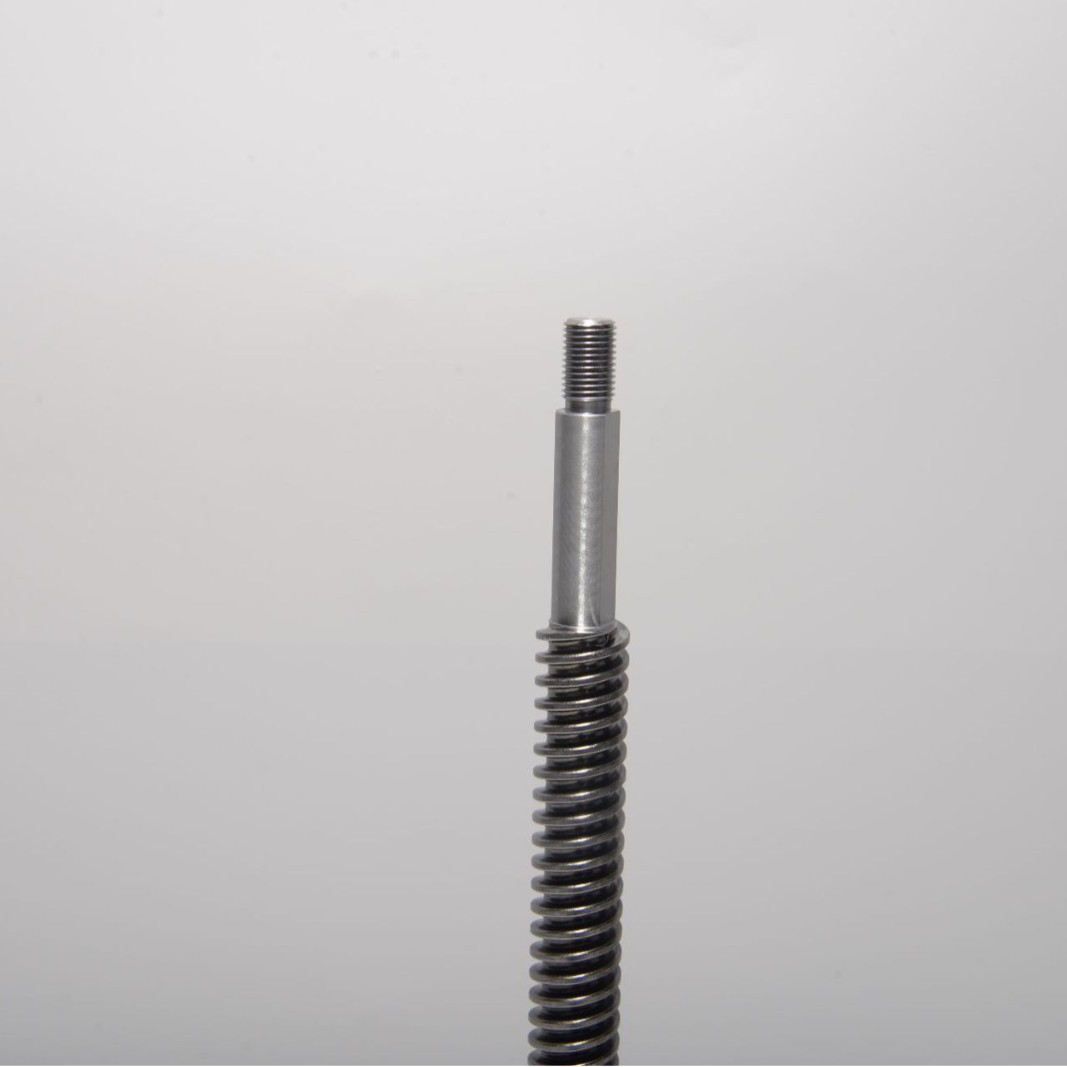

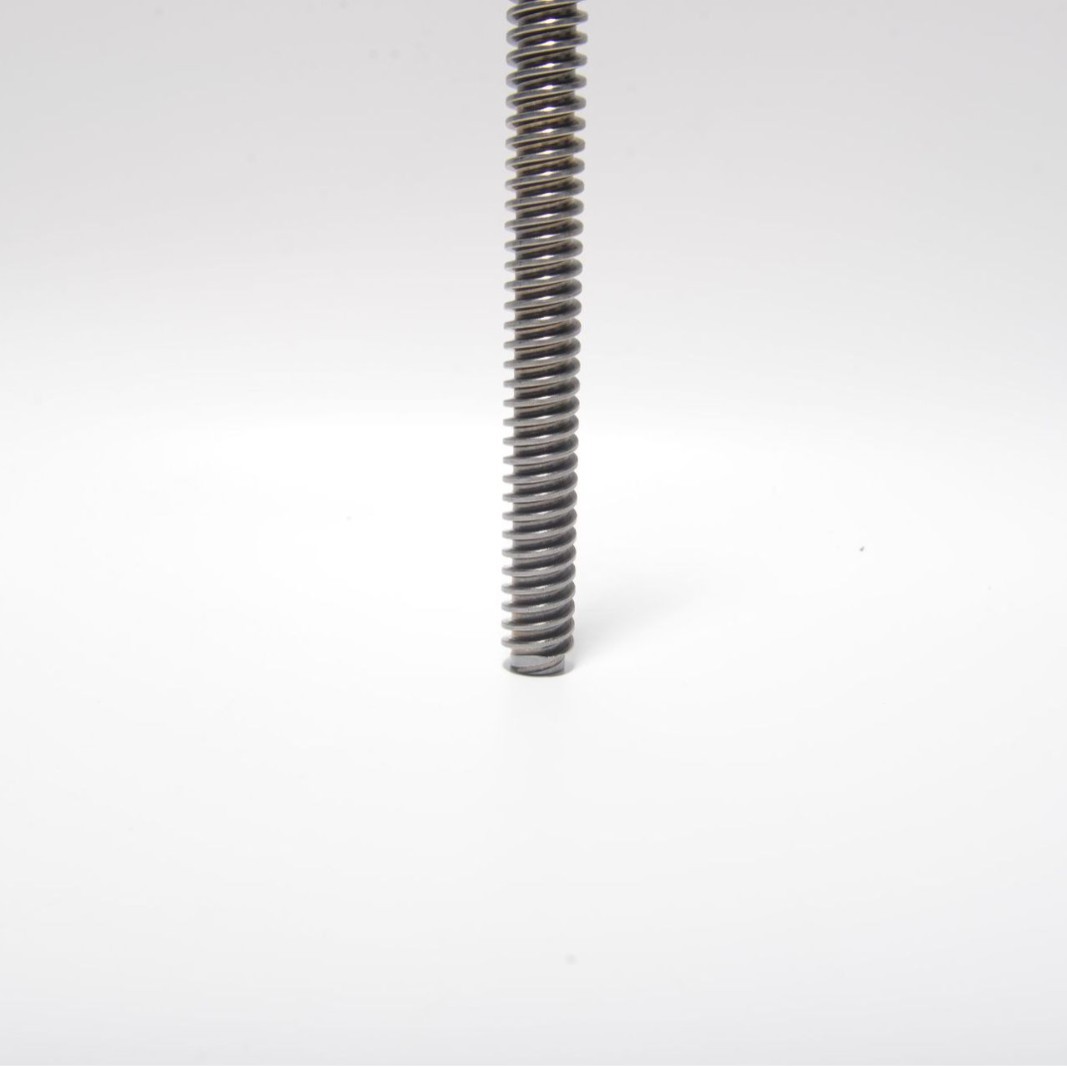

产品细节图片：
